吸水管的压力要求

发布时间:13-04-13  浏览次数：

 自吸泵的吸水管，每台自吸泵都应设置单独的吸水管路，并力求最短，以改善水力条件，减小水头损失，可减少杂质堵塞管道的可能性。
吸水管的设计流速一般采用1.0-1.5m/s，最低不得低于0.7m/s。为便于吸水管中储积空气的排除，吸水管的水平部分应顺着水流方向稍微抬高，管坡可采用0.005.。吸水管与水泵连接处需要渐缩时，应采用偏心大小头。吸水管入口处应装有喇叭口，其直径为吸水管直径的1.3-1.5倍。喇叭口安装在集水池的积水坑内。
自吸泵运行中，由于叶轮的高速旋转，在其入口处造成了真空，在吸入水池水面大气压于叶轮进口处的绝对压力之差的作用下，水自吸水管端流入叶轮的进口。由于1atm等于10.33mh2o高，所以自吸泵的最大吸水高度HSS不会超过10.33m.实际上，这个压力差在水流的流动过程中要转化成位置头、流速头，并克服各项水头损失，还要保持在进口具有一定能量（压头），这就使自吸泵的吸水高度小于10.33m。
从自吸泵进水口到叶轮的进口，流道的过水断面面积一般是收缩减小，当流量一定时，流速沿程增加，但是压力是相应降低的。当水流进入叶轮，绕流叶片头部时，水流急剧转弯、流速增大，在叶片背面k点处尤为显著，使水流在k点处的压力急剧降低。K点以后，由于叶片对水流做功，水流在叶轮中受到由叶片传来的机械能，压力才迅速升高。上述流速变化及水流从水泵进口到k点处的流程中，均伴有水力损失，消耗部分能量，使压力降低。由此可见，自吸泵吸水管的压力是按照水流的方向而下降的，水泵进口处并不是泵内压力最低的地方，泵内水流压力最低的地方是在叶片进口附近背面的k点处。

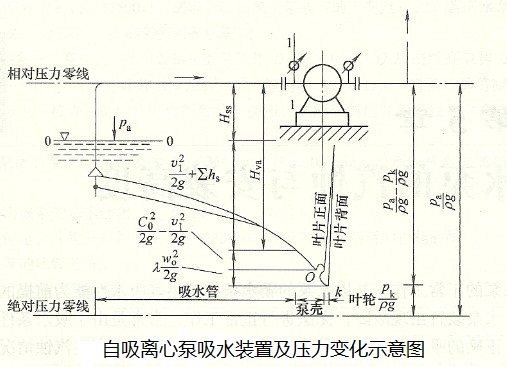

图（1）自吸泵的压力表示图

整理发布:温州自吸泵业制造有限公司
